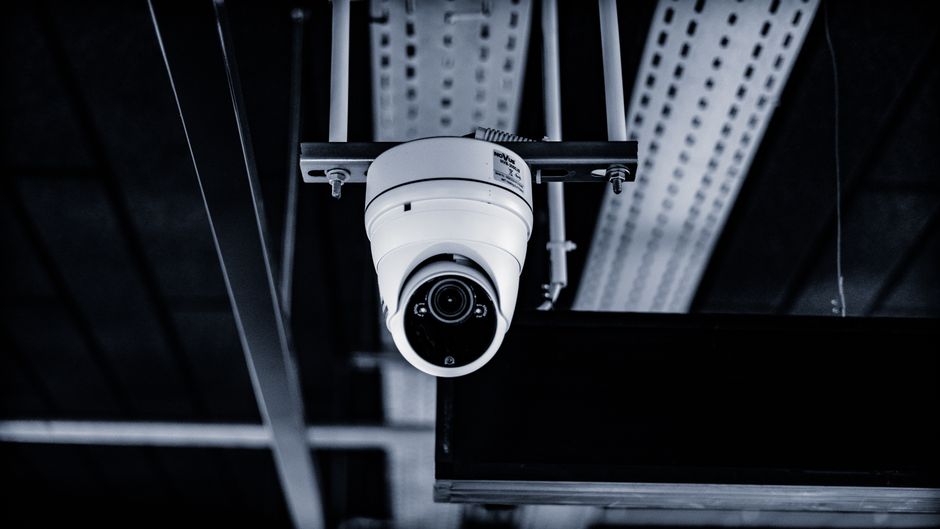

Photo by Dan Wright / Pexels

NVR Kereta Api adalah perekam jaringan yang menyimpan video dari kamera IP di gerbong, kabin masinis, dan lokomotif. Kamera IP menerima daya dan mengirim gambar lewat satu kabel jaringan PoE yang menuju switch onboard. Selain itu, switch di tiap gerbong menyambung ke NVR utama lewat jalur backbone antargerbong. Oleh karena itu, sistem ini cocok bagi operator yang ingin gambar tajam dan bisa tumbuh bertahap.

Skala proyek sangat beragam, dari satu gerbong percobaan sampai armada puluhan rangkaian. Artikel ini menjelaskan arsitektur, spesifikasi, perbedaan dengan Mobile DVR, serta cara memilih paket yang pas. Dengan demikian, Anda bisa menyiapkan kebutuhan teknis sebelum berdiskusi dengan tim GSI Group di Semarang.

Apa Itu NVR Kereta Api?

Selain itu, NVR Kereta Api adalah network video recorder yang bekerja di dalam rangkaian kereta, bukan di ruang server. Perangkat ini menerima aliran video digital dari kamera IP, lalu menyimpannya di HDD atau SSD. Sebagai contoh, satu NVR 16 kanal dapat menampung kamera dari beberapa gerbong sekaligus. Dengan demikian, satu perangkat pusat mengelola rekaman seluruh rangkaian dengan administrasi yang sederhana.

Berbeda dari DVR, NVR tidak mengubah sinyal analog karena kamera IP sudah mengirim data digital. Akibatnya, kualitas gambar tetap tajam, dan resolusi 4 MP sampai 8 MP mudah Anda capai. Selain itu, kamera IP memuat analitik seperti penghitung penumpang dan deteksi kerumunan. Pada praktiknya, fitur ini menambah nilai bagi operator yang ingin mengatur jadwal secara lebih cerdas.

Standar EN 50155 tetap menjadi acuan untuk NVR dan switch yang bekerja di rolling stock. Perangkat berstandar itu menahan getaran, suhu ekstrem, dan variasi tegangan baterai kereta. Oleh sebab itu, NVR kantor biasa tidak layak masuk ke rangkaian kereta yang beroperasi setiap hari. Dasar fungsi NVR umum ada di pelajari lebih lanjut mengenai nvr cctv: fungsi,.

Spesifikasi Teknis NVR Kereta Api

Topologi Jaringan Onboard

Setiap gerbong memiliki satu switch PoE yang melayani kamera kabin, kamera pintu, dan kamera lorong. Switch antargerbong saling menyambung lewat kabel berkonektor M12 yang menahan getaran dan percikan air. Selanjutnya, konektor M12 kode D membawa Fast Ethernet, sedangkan kode X membawa Gigabit Ethernet. Dengan demikian, pilihan konektor menentukan kapasitas jalur backbone antargerbong di seluruh rangkaian.

Rangkaian panjang sebaiknya memakai topologi cincin agar jalur cadangan menyala saat kabel putus. Switch mengatur ulang jalur dalam waktu singkat sehingga rekaman tetap berjalan tanpa putus. Sementara itu, rangkaian pendek cukup memakai topologi rantai sehingga biaya perangkat lebih ekonomis. Pada akhirnya, topologi menentukan keandalan dan biaya, sehingga survei jalur kabel menjadi langkah penting.

PoE dan Catu Daya Kereta

Standar PoE 802.3af menyalurkan hingga 15,4 watt, sedangkan 802.3at menyalurkan hingga 30 watt. Kamera dengan infra merah dan pemanas lensa biasanya membutuhkan daya mendekati batas tersebut. Oleh karena itu, hitung total daya semua kamera sebelum memilih switch dan anggaran PoE. Sebagai gambaran, 12 kamera 8 watt membutuhkan sekitar 96 watt dari switch.

Switch dan NVR memakai konverter daya yang menerima 24, 72, atau 110 VDC dari baterai kereta. Konverter ini menahan lonjakan dan penurunan tegangan tanpa memutus rekaman yang sedang berjalan. Selain itu, fungsi penundaan mati memberi waktu NVR menutup berkas rekaman dengan aman. Hasilnya, rekaman menjelang kereta berhenti tetap utuh dan bisa Anda putar kembali.

Kamera IP untuk Kabin dan Pintu

Kamera dome dengan lensa lebar 2,8 mm cocok untuk kabin dan lorong gerbong. Selain itu, kamera di area pintu membutuhkan WDR agar wajah tetap jelas saat terang dan gelap. Kamera berbahan anti-vandal melindungi lensa dari pukulan dan goresan oleh penumpang iseng.

Bitrate, Penyimpanan, dan Kapasitas

Kamera 4 MP dengan H.265 biasanya memakai bitrate sekitar 4 sampai 6 Mbps. Dengan 12 kamera pada 5 Mbps, aliran total mencapai sekitar 60 Mbps ke NVR. Sebagai tambahan, jalur backbone Fast Ethernet 100 Mbps cukup untuk beberapa gerbong, tetapi tidak untuk seluruh rangkaian. Oleh sebab itu, rangkaian panjang membutuhkan backbone Gigabit agar aliran video tidak macet.

Aliran 60 Mbps menghasilkan sekitar 650 GB per hari, jadi 30 hari membutuhkan sekitar 20 TB. NVR onboard biasanya memiliki dua sampai empat slot HDD atau SSD dengan peredam getar. Selain itu, perekaman berbasis gerak dan penurunan bitrate pada jam sepi menghemat kapasitas. Dengan demikian, kebutuhan kapasitas dapat turun cukup besar tanpa mengurangi bukti penting.

Keamanan Siber dan Sinkronisasi Waktu

Jaringan CCTV kereta perlu VLAN khusus agar kamera tidak bercampur dengan jaringan penumpang. Selain itu, akun administrator dengan kata sandi kuat dan enkripsi streaming mencegah akses ilegal. Sinkronisasi waktu lewat NTP dan GPS menjaga cap waktu semua kamera tetap sama. Dengan demikian, penyelidik dapat menggabungkan rekaman antargerbong tanpa selisih waktu yang membingungkan.

Jenis dan Penerapan NVR Kereta Api

Skala Kecil: Satu Gerbong atau Kabin Uji

Skala kecil memakai NVR empat sampai delapan kanal dengan satu switch PoE kecil. Paket ini cocok untuk gerbong percobaan, kereta wisata, atau lokomotif dengan dua kamera kabin. Selain itu, instalasi sederhana ini membantu operator menguji kualitas gambar sebelum memperluas proyek. Estimasi biaya paket kecil berkisar Rp25 juta sampai Rp50 juta, final setelah survei.

Skala Menengah: Satu Rangkaian Penuh

Satu rangkaian enam gerbong memakai NVR 16 sampai 32 kanal dan switch PoE di tiap gerbong. Backbone Gigabit dengan konektor M12 kode X menjaga aliran video tetap lancar. Sebagai contoh, empat kamera per gerbong menghasilkan 24 kamera untuk satu rangkaian. Estimasi biaya paket menengah berkisar Rp80 juta sampai Rp180 juta, final setelah survei.

Skala Besar: Armada dan Proyek

Armada besar menambah server pusat yang mengumpulkan rekaman dan peringatan dari banyak NVR. Operator memantau seluruh kereta lewat satu dasbor, lengkap dengan peta dan status perangkat. Selanjutnya, analitik AI menghitung penumpang, mendeteksi kerumunan, dan mengenali tas tak bertuan. Pembahasan paket serupa ada di panduan lengkap train cctv cocok.

Perbedaan NVR Kereta Api dan Mobile DVR

Mobile DVR menerima kamera koaksial, sedangkan NVR menerima kamera IP lewat jaringan PoE. Selain itu, NVR memerlukan switch onboard, sedangkan DVR cukup memakai kabel koaksial langsung. Akibatnya, NVR menawarkan resolusi dan analitik lebih tinggi, tetapi biaya awalnya juga lebih besar.

Pada praktiknya, banyak operator memakai keduanya sekaligus, DVR untuk gerbong lama dan NVR untuk gerbong baru. Oleh karena itu, tentukan dulu rencana peremajaan sebelum memilih jenis perekam utama. Tim kami membantu membandingkan kedua opsi berdasarkan kondisi kabel dan anggaran Anda.

Peran NVR di Stasiun dan Depo

NVR tidak hanya bekerja di rangkaian, tetapi merekam kamera peron dan depo. Kamera stasiun memakai jaringan kabel tetap, sedangkan kamera rangkaian memakai switch onboard. Sebagai contoh, rekaman depo membantu menelusuri kerusakan atau kehilangan komponen saat perawatan malam. Pembahasan pengawasan peron ada di informasi seputar peran cctv stasiun:.

Promo NVR Kereta Api: Cara Menanyakan Penawaran

Penawaran khusus lebih mungkin muncul pada paket lengkap berisi NVR, switch, kamera, dan pemasangan. Oleh sebab itu, hubungi tim penjualan untuk mengetahui penawaran yang sedang berlaku. Selain itu, siapkan jumlah gerbong, jumlah kamera, dan jadwal proyek agar penawaran lebih tepat. Dengan demikian, tim kami dapat menghitung estimasi dan potongan harga bila ada.

NVR Kereta Api Semarang: Survei dan Pemasangan

Operator di Jawa Tengah dapat meminta survei langsung ke depo atau bengkel kereta. Tim GSI Group berbasis di Semarang sehingga jadwal survei lebih mudah Anda atur. Selain itu, teknisi memeriksa jalur kabel, ruang peralatan, dan sumber daya sebelum memasang NVR. Hasilnya, penawaran mencantumkan jumlah switch, panjang kabel, dan kapasitas HDD secara tepat.

NVR Kereta Api Toko Semarang: Garansi

Membeli lewat toko memberi Anda satu pihak yang bertanggung jawab atas perangkat dan pemasangan. GSI Group menyediakan garansi toko untuk perangkat, sesuai ketentuan yang kami jelaskan sebelum pembelian. Selain itu, Anda dapat berkonsultasi langsung soal konfigurasi, penggantian HDD, dan pembaruan firmware. Dengan demikian, operator tidak perlu mencari pihak lain saat perangkat membutuhkan penanganan.

Manfaat dan Keunggulan NVR Kereta Api

Gambar Tajam untuk Identifikasi

Kamera IP 4 MP sampai 8 MP menangkap wajah dan detail pintu dengan lebih jelas. Akibatnya, petugas lebih mudah mengenali kejadian saat memutar rekaman di ruang kendali. Selain itu, zoom digital pada rekaman beresolusi tinggi tetap menjaga detail yang penting. Dengan demikian, bukti rekaman lebih kuat saat penyelidikan atau sengketa berlangsung di lapangan.

Skalabilitas Lewat Jaringan

Menambah gerbong berarti menambah switch dan kamera, bukan mengganti seluruh sistem perekam. Selain itu, lisensi kanal NVR bisa bertambah sesuai kebutuhan dan anggaran operator. Pada praktiknya, pertumbuhan bertahap menjaga arus kas tetap sehat selama proyek peremajaan. Hasilnya, operator kecil pun dapat memulai proyek tanpa menanggung investasi besar sekaligus.

Analitik AI dan Integrasi

Kamera IP menjalankan analitik di tepi, sehingga NVR tidak menanggung beban pemrosesan berat. Penghitung penumpang, deteksi kerumunan, dan peringatan zona larangan masuk ke dasbor pusat. Sementara itu, protokol standar seperti ONVIF memudahkan penggabungan kamera dari berbagai seri. Dengan demikian, Anda bebas memilih kamera sesuai kebutuhan setiap gerbong dan anggaran.

Perawatan Lebih Mudah

Teknisi memantau status kamera, switch, dan HDD dari jauh lewat perangkat lunak pusat. Akibatnya, kerusakan kecil mendapat perbaikan sebelum menjadi gangguan rekaman yang berkepanjangan di tengah operasi. Selain itu, jadwal perawatan di depo menjadi lebih singkat karena teknisi tahu perangkat mana yang bermasalah. Pada akhirnya, ketersediaan sistem pengawasan meningkat dan rekaman penting jarang hilang sepanjang tahun.

Bukti yang Lebih Kuat

Rekaman beresolusi tinggi dengan cap waktu seragam memperkuat posisi operator saat penyelidikan. Selain itu, pencatatan akses pengguna menunjukkan siapa membuka, menyalin, atau menghapus rekaman. Dengan demikian, rantai bukti tetap jelas dan kuat menghadapi bantahan pihak mana pun. Hasilnya, proses klaim dan pemeriksaan internal berjalan lebih cepat dan adil bagi semua pihak.

Kelebihan dan Kekurangan NVR Kereta Api

Kelebihan

• Kamera IP beresolusi tinggi memberi detail wajah dan pintu yang lebih jelas.
• Satu kabel PoE membawa daya dan data sehingga pemasangan di gerbong lebih rapi.
• Sistem tumbuh per gerbong dengan menambah switch, kamera, dan lisensi kanal NVR.
• Analitik AI di kamera menghitung penumpang dan mendeteksi kerumunan tanpa membebani NVR.
• Topologi cincin menjaga rekaman tetap berjalan saat satu kabel antargerbong putus di perjalanan.

Kekurangan

• Biaya awal lebih tinggi daripada DVR karena perlu kamera IP, switch, dan lisensi.
• Perancangan jaringan membutuhkan teknisi yang memahami PoE, VLAN, dan perhitungan bandwidth rangkaian.
• Aliran video beresolusi tinggi membutuhkan backbone Gigabit dan HDD berkapasitas besar pada rangkaian panjang.
• Rangkaian lama yang belum punya jalur kabel jaringan sering membutuhkan penarikan kabel baru.
• Pemasangan hanya bisa berjalan di depo sehingga jadwal proyek mengikuti jadwal perawatan kereta.

Panduan Memilih NVR Kereta Api yang Tepat

Hitung Kanal dan Bandwidth

Hitung jumlah kamera, lalu kalikan dengan bitrate rata-rata untuk memperoleh beban jaringan. Sebagai contoh, 24 kamera pada 5 Mbps menghasilkan aliran sekitar 120 Mbps. Oleh karena itu, pilih backbone Gigabit dan sisakan cadangan kapasitas minimal 30 persen. Dengan demikian, jaringan tidak macet saat semua kamera merekam gerakan ramai bersamaan.

Periksa Standar dan Ketahanan Switch

Pilih NVR dan switch yang mendukung EN 50155, konektor M12, dan rentang tegangan baterai kereta. Selain itu, minta lembar data resmi yang menyebut suhu kerja, uji getaran, dan perlindungan percikan air. Perangkat jaringan kantor tampak serupa, tetapi tidak menahan guncangan harian rangkaian kereta. Pada akhirnya, perangkat yang tepat menekan biaya penggantian dan waktu henti kereta.

Rencanakan Anggaran dan Tahapan

Mulailah dari satu gerbong percobaan, lalu perluas ke rangkaian penuh setelah hasilnya memuaskan. Tambahkan cadangan anggaran sekitar 10 persen untuk kabel, penyesuaian posisi kamera, dan uji coba akhir. Selain itu, jadwalkan pemasangan di depo jauh hari agar kereta tidak berhenti beroperasi lama. Dengan demikian, proyek bertahap berjalan lancar dan anggaran tetap aman sampai akhir tahun.

Siapkan Data Teknis sebelum Survei

Siapkan gambar tata letak gerbong, jumlah pintu, dan posisi kamera yang Anda inginkan. Selain itu, catat tegangan baterai, jenis konektor, dan kondisi kabel jaringan yang sudah ada. Data ini mempercepat teknisi menghitung jumlah switch, panjang kabel, dan kapasitas HDD. Hasilnya, penawaran awal mendekati angka final dan jadwal survei berjalan lebih efisien.

Pilih Penyedia dengan Layanan Lengkap

Pilih penyedia yang melayani survei, pemasangan, konfigurasi NVR, dan pelatihan petugas depo. GSI Group di Semarang menyediakan konsultasi, survei, dan layanan purna jual untuk sistem pengawasan. Selain itu, minta penjelasan garansi dan jadwal respons teknisi sebelum Anda menyetujui penawaran. Dengan demikian, Anda mendapat mitra proyek jangka panjang, bukan sekadar penjual perangkat.

FAQ

1. Apa perbedaan NVR Kereta Api dengan Mobile DVR?

NVR menerima kamera IP lewat switch PoE, sedangkan Mobile DVR menerima kamera koaksial lewat kabel langsung. NVR menawarkan resolusi lebih tinggi daripada Mobile DVR, tetapi biayanya juga lebih besar.

2. Berapa kamera yang bisa satu NVR tangani?

NVR onboard umumnya mendukung 8, 16, atau 32 kanal, sesuai tipe dan bitrate total. Rangkaian besar memakai beberapa NVR atau server pusat untuk menggabungkan seluruh rekaman kereta.

3. Apakah NVR Kereta Api harus memakai PoE?

Tidak harus, tetapi PoE menyederhanakan kabel karena satu kabel membawa daya dan data. Tanpa PoE, setiap kamera membutuhkan adaptor daya sendiri di setiap titik pemasangan.

4. Apakah NVR Kereta Api ada di Semarang?

GSI Group melayani konsultasi, survei, dan pemesanan NVR kereta api dari Semarang. Konfirmasikan tipe dan jumlah kanal agar tim kami memeriksa ketersediaan unit untuk Anda.

5. Bagaimana cara memperoleh estimasi biaya?.

Kirim data jumlah gerbong, jumlah kamera, dan masa simpan rekaman kepada tim GSI Group. Setelah survei, tim kami menyusun penawaran final yang sesuai kondisi rangkaian Anda.

Kesimpulan

NVR Kereta Api cocok bagi operator yang menginginkan gambar tajam, analitik AI, dan sistem yang tumbuh bertahap. Perhatikan topologi jaringan, anggaran PoE, bandwidth backbone, dan standar ketahanan perangkat sejak awal. Oleh karena itu, mulai dari paket kecil lalu perluas setelah hasil uji coba memuaskan.

GSI Group di Semarang siap membantu survei, pemilihan NVR, dan pemasangan switch serta kamera. Hubungi tim kami sekarang untuk menanyakan penawaran, estimasi biaya, dan jadwal survei proyek Anda. Selain itu, kami membantu Anda menyusun tahapan proyek dari gerbong percobaan sampai armada penuh.
